Aventuras com um Sega CDX (Multi-Mega)

Catei esses dias um poderoso console 2x1 mega drive com sega cd, pra ver como era.

Achando que seria molezinha consertar, já que o sega cd não foi nenhum bicho de 7 cabeças e o mega drive é bem tranquilo.

O bichinho é bem interessante, tendo em vista que, comparado ao trambolho original, ele é portátil e da para usar inclusive com discman. Pequena nota, ele utiliza um leitor da sanyo Sanyo SFC93 de 10 pinos ou uma revisão dele Sanyo SFC93AQ, o mesmo leitor usado no 3DO Goldstar.

Logo de cara pra ligar o coração na mão pra ver se pelo menos ele liga. Ligou de 1a e carregou o jogo de cartucho sem muitos problemas, nada que uma limpeza não resolva,  e com bom áudio.

Sem cartucho ele vai para a tela clássica do sega cd. Ai começa o suplicio.

Retirados os parafusos de baixo ainda tem mais uns minúsculos nas laterais.

Com cuidado remover a tampa com o protetor da placa, que pode vir com um ponto de solda a um resistor. Nesse caso remova o ponto de solda antes de puxar.

Já desmontado procurei por possíveis capacitores estufados ou sinais de queimado.

Vista da placa do segacd encaixada na placa principal.

 Removendo a unidade ótica e o motor defeituoso. O ideal é tentar fazer uma lubrificação sem abrir o motor, como não estava conseguindo passar o óleo pelas frestas acabei abrindo o motor. Muito cuidado ao abrir esse motor pois é muito difícil remonta-lo.

 Depois de 2 dias consegui remontar o motor já lubrificado, usei óleo singer para isso e não deu problema. Com ele já se mexendo parece que um sensor que indica pro motor o fim da trilha não está muito bom, pois o motor não consegue parar no local certo para fazer a leitura. Enquanto não descubro o que pode ser comecei a trocar alguns capacitores, por via das dúvidas.

Pintando novidades atualizo aqui.

Super Nintendo com Video Componente

Já havia feito um Snes Jr com saída av "estéreo", Pesquisando como melhorar mais a imagem do nosso querido, achei que é viável puxar o svideo e em alguns casos video componente.

Por sorte um snes restaurado tinha um dos modelos de placa com o encoder de vídeo com saída yPbPr que é justamente compatível com nossos sistemas. Então toda placa mãe com o chip S-ENC, S-ENC A ou S-ENC B podem receber essa modificação.

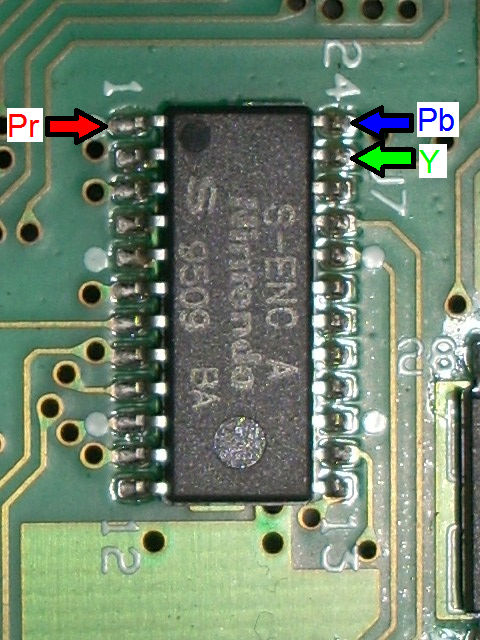

O lance é bem simples fazer a ligação direta dos pinos 1(Pr - Vermelho), 23 (Y - Verde) e 24 (Pb - Azul)

Antes de montar tudo resolvi fazer uns testes.

Já com os conectores.

A imagem embaçada e coloração forte do vídeo composto

A imagem mais nítida, porém muito brilhante.

Ainda não está finalizado tenho que arrumar uma forma de atenuar o brilho.

Achei algumas coisas sobre filtrar com capacitores 220uf ou com resistores de 75 ohms, algumas versões do s-enc não apresentam essa característica. Uma outra alternativa é utilizar o pino usado para o composto (7) no lugar do Y (23)

Nota importante: O sinal gerado é 240i e nem toda tv suporta esse modo, as de tubo não tem esse problema, mas aqui em casa a led de 42 da LG não funcionou, mas essa samsung de 24 aceitou.

Assim que conseguir progresso continuo o post.

Atualizado, graças a alguma besteira acabei matando a placa, o s-enc a não envia mais nenhum sinal, o estranho é que nem áudio sai mais. Retornei tudo ao estado original e mesmo assim não voltou a funcionar. O fusível queimou usando a fonte original e mesmo trocando e colocando um novo regulador de tensão não obtive sinal de vídeo.

Sega saturn ostentação

Calça de veludo ou bunda de fora.

Achei legal criar novas variações sem modificação.

Ainda pretendo arrumar uma preta pra ver como fica Black&White.

Atari de volta as origens

Os Ataris nacionais no início nada mais eram que os americanos com nossa maravilhosa gambiarra tec para mudar o sinal de Ntsc para Pal-M, hoje não faz mais sentido manter o sistema nacional, tendo em vista que qualquer televisão já trabalha com ambos os sinais.

Como de costume o sinal em Pal-M é pior que o Ntsc e a modificação necessária é bem simples.

Pra justificar, veja o vídeo comparativo entre o sinal em pal e ntsc.

Não consegui gravar antes da modificação do meu, mas é bem retratada a diferença.

Vamos abrir o idoso Darth Vader.

A bendita gambiarra já da as caras cheia de cola quente. Na verdade retira-la com essa cola toda é a parte mais difícil.

São uns pontos de solda bem característicos em baixo da placa. É só dessoldar e remover a plaquinha, sem erro.

Em seguida temos que trocar o cristal que gera o sinal pal-m bem identificável no lado direito da placa. O nacional gera o sinal 3.575611mhz enquanto o americano 3.579545mhz. Removeu um, colocou o outro (não existe polaridade).

O último detalhe é um capacitor que está nessa posição C14 no meu ele aparecia de baixo da placa. Ele deve ser removido e no lugar é só fazer uma ponte, assim como na foto.

Pronto remonte e seja feliz com uma imagem mais bonita com seu atari.

A imagem pra mim ficou tão boa que não me animou fazer o mod para av.

Bom proveito.

Fonte de PC para Dreamcast

Tenho um Dreamcast com mod para HD IDE. Pensando nele e na paranoia com aquecimento criei essa gambiarra que me permitiu retirar a fonte de dentro do dreamcast e ligar o HD ao mesmo tempo.

Esse mod não fui eu que fiz, foi um colega do grupo Dreamcast Brasil. Ainda aproveitei meu HD de 80 GB.

Para isso utilizei uma fonte ATX genérica, da conta do recado sem custo alto.

Um botão liga do dreamcast.

Um contector atx removido de uma placa mãe queimada.

Um conector de fonte AT, esse é o mais difícil, mas pode ser usado ou adaptado com outros conectores.

Com a fonte aberta separei apenas os fios que importam.

4 pretos (terra)

1 Laranja (3,3v)

1Vermelho (5v)

1 Amarelo (12v)

1 verde (on/off)

Proveitando o conector atx da fonte fiz a ligação

Ordenando os pares os terras de um lado e para cada um um dos outros fios. (Pode ser feito com apenas um terra, preferi usar todos os disponíveis do conector da placa). Agora com o conector da placa mãe vamos fazer a ligação equivalente da fonte e incluir o cabo de ligar do dreancast para o verde e o respectivo terra. Depois é só aparar pra ficar legal.

Fiz a ligação de cada fio no conector AT relacionando cada pino no conector. A baixo a relação dos pinos e suas funções.

O mapeamento das voltagens tem que seguir exatamente esse.

Ainda deixei um conector molex para o HD, agora ligo os 2 com uma só fonte. Com o verde ligado no start ele já pode ligar. Como eu utilizei um conector de placa atx não tem como errar o encaixe.
