Master System 3 com Saída RGB

Tenho um master 1 nacional e pesquisando descobri que a tectoy fez muita modificação sobre o original, além do pino de vídeo que foi transformado em fonte a saída AV e RF e a troca do chip gráfico da sony por um da motorola que é péssimo.

Com a passagem do master 1 e 2 e a chegada do 3 a situação mudou. Algumas levas do master 3 vieram com a placa somente com a transcodificação. E com o ótimo Sony CXA1145, o mesmo do Mega1 e do Master1 original. Dessa forma tornou-se viável puxar o sinal RGB do chip.

Placa do Master 3

Detalhe do CXA1145, existem variações com um MB3514 que também pode ser feito, porém com requisitos extras.

O sinal puxado do encoder vem puro e sem filtragem, então fiz uma placa usando o esquema

 Mapeamento de cada sinal e sua posição no pino.

O audio eu tirei da saída do resistor R60, também pode tirar do R59 para simular um falso estéreo. Pode ser puxado direto do chip CXA1145 e tem relatos de quem coloque um capacitor de 10uf, eu não senti necessidade.

A linha de 5v e Terra puxei do regulador de tensão.

O sinal C-Sync utiliza apenas um capacitor de 220uf.

Não possuía um conector Din8 de painel então para efeito de testes usei um para reposição no mega, por isso ficou estranho.

Opa! sinal crocante.

Agora com o Din8 de painel em mãos, furei o plástico da carcaça e aparafusei.

Bem funcional e bem fixado.

Agora sim fechado e ligado ao conversor Scart HDMI usando o mesmo cabo do Mega Drive 1.

O único detalhe é o som, parece que em todos os mods o áudio fica mais baixo e já existe um tutorial para criar um pequeno amplificador pro som.

Devagar e Sempre - Hora do Game gear

Já tenho um game gear com o recap completo e ainda não penso em fazer o mod da tela ou da iluminação da mesma, mas tenho um Powerback do Game Gear japonês e lógico que a bateria já tinha morrido a muito tempo.

Outro detalhe é que o conector de saída dele é diferente do nacional/americano,igual ao mega 3, enquanto o japonês é igual ao mega 1. então tive que fazer um adaptador para o conector e polaridade.

Resolvido isso o lance é achar baterias que eu possa substituir. apesar de mostrar uma saída de 7.2v e 1200mah não sei por que ele não aguentava ligar quando substitui por uma bateria de 7.4v 1500mah.

Como a sua fonte original é de 10v e 800mah e com 6 pilhas ele chega a 9v decidi aumentar a voltagem da bateria. para fins de teste usei 1 bateria de celular de 3.7 com tensão máxima de 4.2 e uma bateria de câmera digital com características bem semelhantes e sabendo que se eu liga-las em série as voltagens se somam. depois de carregadas consegui 8.4v.

Básicamente eu liguei o positivo de uma bateria no negativo da outra. O positivo que sobrou foi ligado ao positivo da placa e o mesmo com o negativo. O local onde ficam as baterias possuem umas hastes de plastico para acomodar as baterias originais, removendo essas hastes da para encaixar baterias com aproximadamente 3.5cm de largura 9cm de comprimento e uns 2cm de altura. Não é muito espaço, mas já dá ideia do que pode ser colocado.

Deu certo.

Com as baterias completamente carregadas durou 1h. Se levar em consideração o uso de baterias antigas achei muito bom. Agora é arrumar duas baterias novas de celular para encaixar ou alguma bateria de aproximadamente 9v parar o lugar.

Atualizando 21/02/2018

Comprei pilhas para lanterna de 3.7v recarregaveis.

Mesmo resultado.

Cabo estéreo para o Mega 1

Esses dias aproveitei um cabo velho da net com a saída RCA e um cabinho P2-P2 estéreo.

A ligação do vídeo foi feita do modo indicado com a pinagem.

A ligação do p2 estéreo foi feita sem usar o conector, somente o terra do p2 foi ligado ao conector.
Um fio, ligado ao branco e outro ligado ao vermelho. Pra passar o fio do p2 pelo conector DIN eu usei um ferro de solda para abrir o buraco.

Mais Mega Drive

Recentemente descobri que existe um mod para o som do Mega / Genesis1 usando o chip de áudio do Mega3 / Genesis2. Parece heresia, mas tem uma lógica.

O YM2612 foi feito exclusivamente para o mega e pra usar principalmente o áudio em mono.

O YM3438 foi a evolução desse chip com otimização para o modo estéreo.

Pois bem verificaram que ambos tem muita semelhança na pinagem, mas possuem diferenças na saída do áudio e no timer.

A saída do YM3438 precisa da filtragem com um resistor de 2k2 ohms e um capacitor de 100uf

O acabamento não ficou maravilhoso pois não removi o YM2612 e usei uns cabos termo retrateis para isolar os pinos.

 O principal motivo de mater o YM2612 é o uso do seu timer que é o ideal para o mega.

Ele necessita de uma ligação extra de 5v, poderia ter vindo do pino 1, dei preferência a usar um do regulador, pois não existia muito espaço para colocar mais um fio.

 Eu poderia ter cortado os pinos da saída de audio do YM2612, mas preferi levantar e isolar com o termoretrátil.

A minha idéia era remover o YM2612 e colocar um suporte na placa. Assim fica mais fácil trabalhar os chips.

Agora o mais importante o resultado.

Comparativo com áudios do Thunderforce IV

Utilizando os Techdemos Bad Apple e Titan Overdrive

Agora com diversos jogos.

Eu percebi que alguns jogos ficaram com o grave mais forte, em outros pude perceber melhor o processamento do som estéreo e outros que não percebi diferença.

Agora o Genesis 1

Já tinha visto muita coisa de transcodificação do Mega Drive Japonês, mas nunca do Genesis 1. Em teoria deveria ser a mesma coisa. O chip de vídeo é o mesmo então para fazer o mod não muda, mas para reverter o processo a placa diferente dificulta, para quem não é entendedor de eletrônica.

Achei algumas referências em alguns foruns e o básico do Jap.

O layout da placa já de cara é diferente. Essa é uma VA6

O desgraçado ligado nos pinos 5 e 6

A ponte fazendo o terra no pino do encoder. essa parte é igual a do JAP, só que tem gente que não faz o terra só corta a trilha. Reparar que alem da trilha 6 a trilha ligada ao 7 também esta cortada.

O pino 7 determina se o CXA deve codificar em PAL (Terra) ou em NTSC (5V)

  O pino 6 é o que recebe o sinal do cristal para gerar a frequência da imagem.

Pontes refeitas. O pino 6 recebe o sinal do C28, repara o lado certo do capacitor.

O pino 7 só precisa receber o 5v de algum lugar e como o pino 12 tem o mesmo sinal vcc1 5v fiz a ponte.

Criança livre do opressor cristal pal-m, kkkk.

Molezina esse, só foi meio chato arrumar a confirmação da ligação do sinal do pino 6.

Testado e funcionando como NTSC.

Mega drive 1 japonês sem imagem e com som

Na busca de completar todos os megas 1 e 2 peguei esse mega japonês com um defeito incomum.
Saia audio, mas não vídeo, nem dava sinal na tv. Troquei todos os capacitores no entorno do cxa1145.

Parti para o básico e removí a transcodificação porca tradicional e refiz a ponte do sinal de vídeo.
Continuando sem vídeo fiz a ligação direta de uma pequena bobina(L5) que passa o sinal composto do cxa1145 e puxei o vídeo direto da placa.

Sem sucesso, peguei o multímetro e fiz o caminho do sinal de vídeo em busca de até onde receberia o sinal elétrico. Foi ai que cheguei no resistor da foto abaixo. Do lado onde fiz a ponte chegava 2.1v e do outro lado nada.

A imagem com a ligação direta antes do resistor.

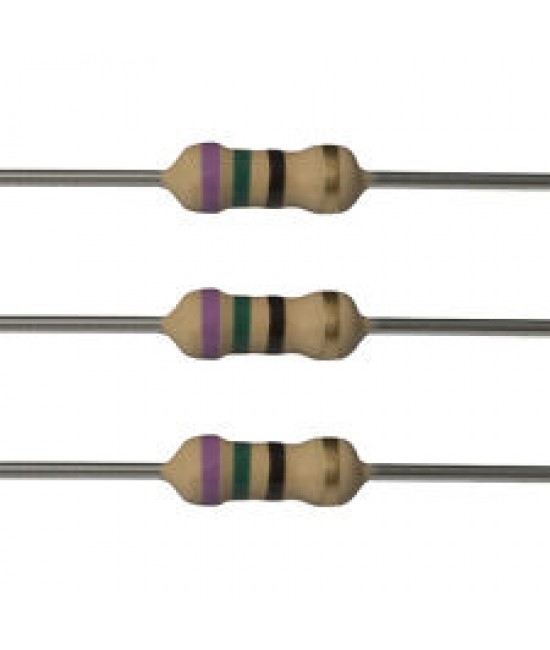

Removi o resistor (75ohms) e coloquei um resistor comum de 75ohms (lilás, verde e  preto), não importa a posição.

Imagem perfeita e NTSC original

Retranscodificando o playstation one

Depois de muito tempo tomei coragem de mexer no psone que ta na família desde 1995 ou 96. Ja veio transcodificado e desbloqueado e veio tão bem feito, que não tinha coragem de mexer nele.

   Proteção metálica está assim desde novo.

O cristal gambiarra já fora e correto no lugar

Ele em detalhe 14,31818mhz

Na parte traseira da placa existem esses pontos de solda.

Essa é a parte mais chata, pois é bem difícil remove-las. No final das contas só remover a ligação entre elas já basta.
